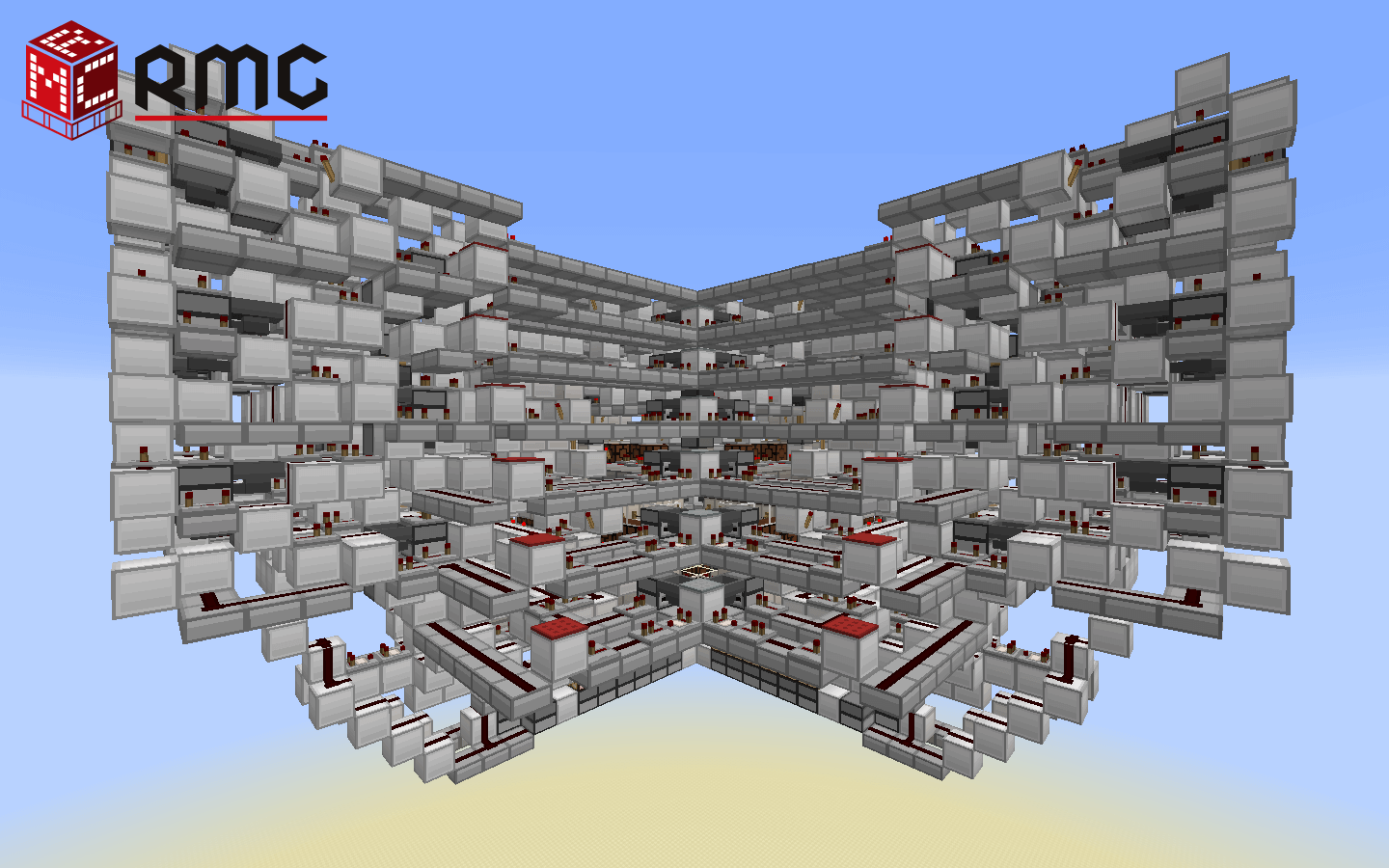

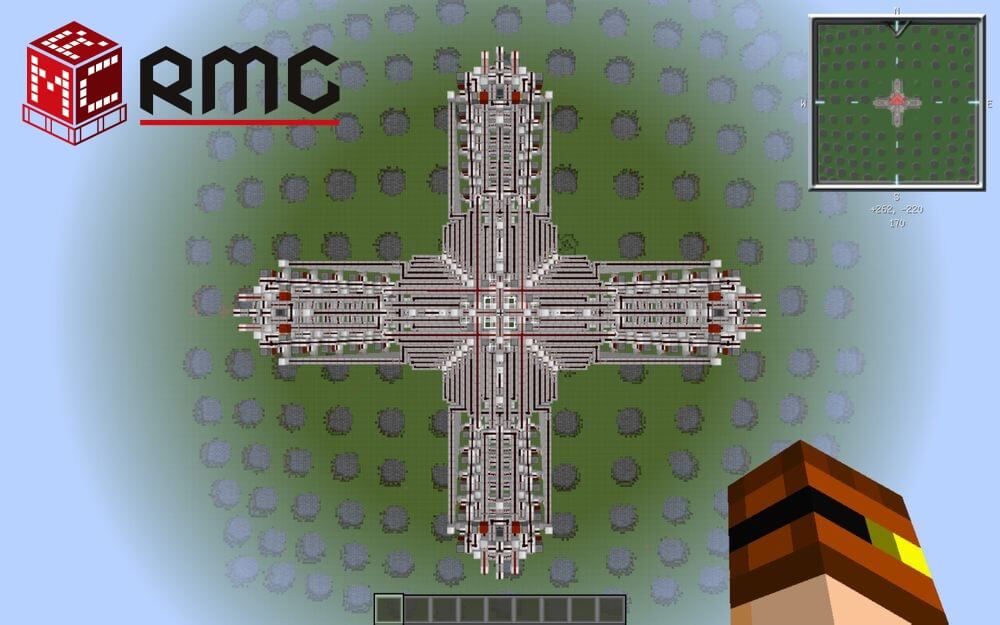

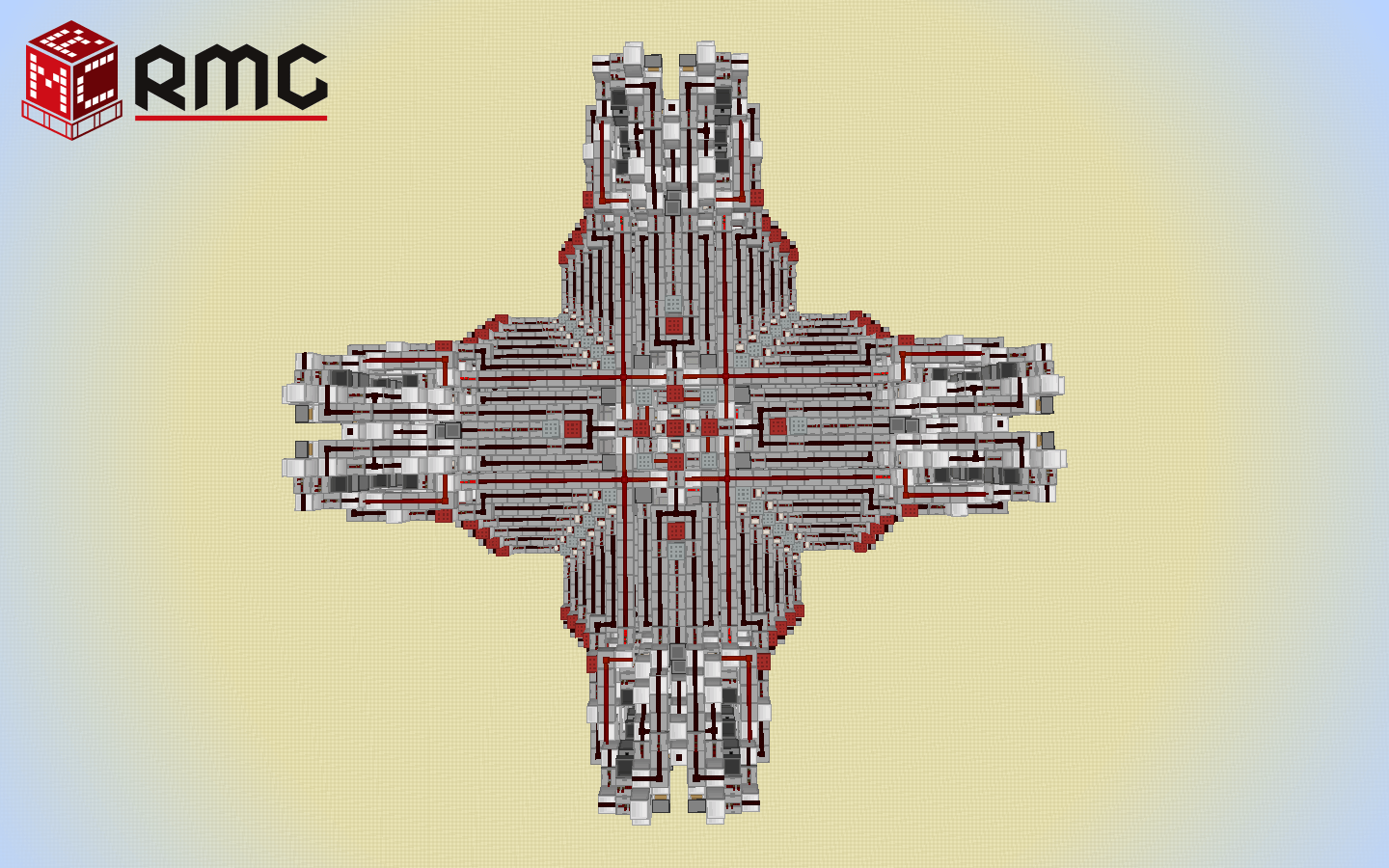

由本人Dim_Vais设计制作的第四代矩阵定位矢量炮-Templar
概述：矩阵定位矢量炮，即MPVC（全称Matrix Positioning Vector Cannon）是本人（贴吧名：滚大幕 群ID：Dim_Vais）独创的红石机械类作品。历经六个月，共计四期作品的技术积累（V1-Flake，V2-Crown，V3-Libra，V4-Templar）终于研发出这款真正意义上的大炮。不同于传统的炮只能打固定点和方向，Templar可以360度无死角精确打击地面目标；同时Templar人性化的操作平台-矩阵定位火控系统，可以根据玩家的站立位置准确且快速的调整打击落点，做到指哪儿打哪儿。本帖着重于介绍V4-Templar的改进，V3-Libra矢量炮的帖子http://tieba.baidu.com/p/3645015676，重复的内容讲不再赘述，还不熟悉矢量炮原理的可以去看一下。
参数对比：V3-Libra → V4-Templar
体积：71m*71m*24m → 43m*43m*22m
海拔：100m → 90m（炮口距离地面）
矩阵：11*11（不变）
弹头：4*tnt/发（不变）
推进单位：2n*tnt → 2n*tnt or (2n+1)*tnt
推进档位：n∈[1,6],n∈N（不变）
射击间隔：65t（6.5s） → 8t（0.8s）
打击半径：120m → 130m
打击点数：169个点位 → 625个点位
适用版本：1.8~1.8.1（不变）
连射频率：0.90Hz，1.00Hz，1.11Hz，1.25Hz（V4新增）
备注：本作品不包含任何Mod或命令方块

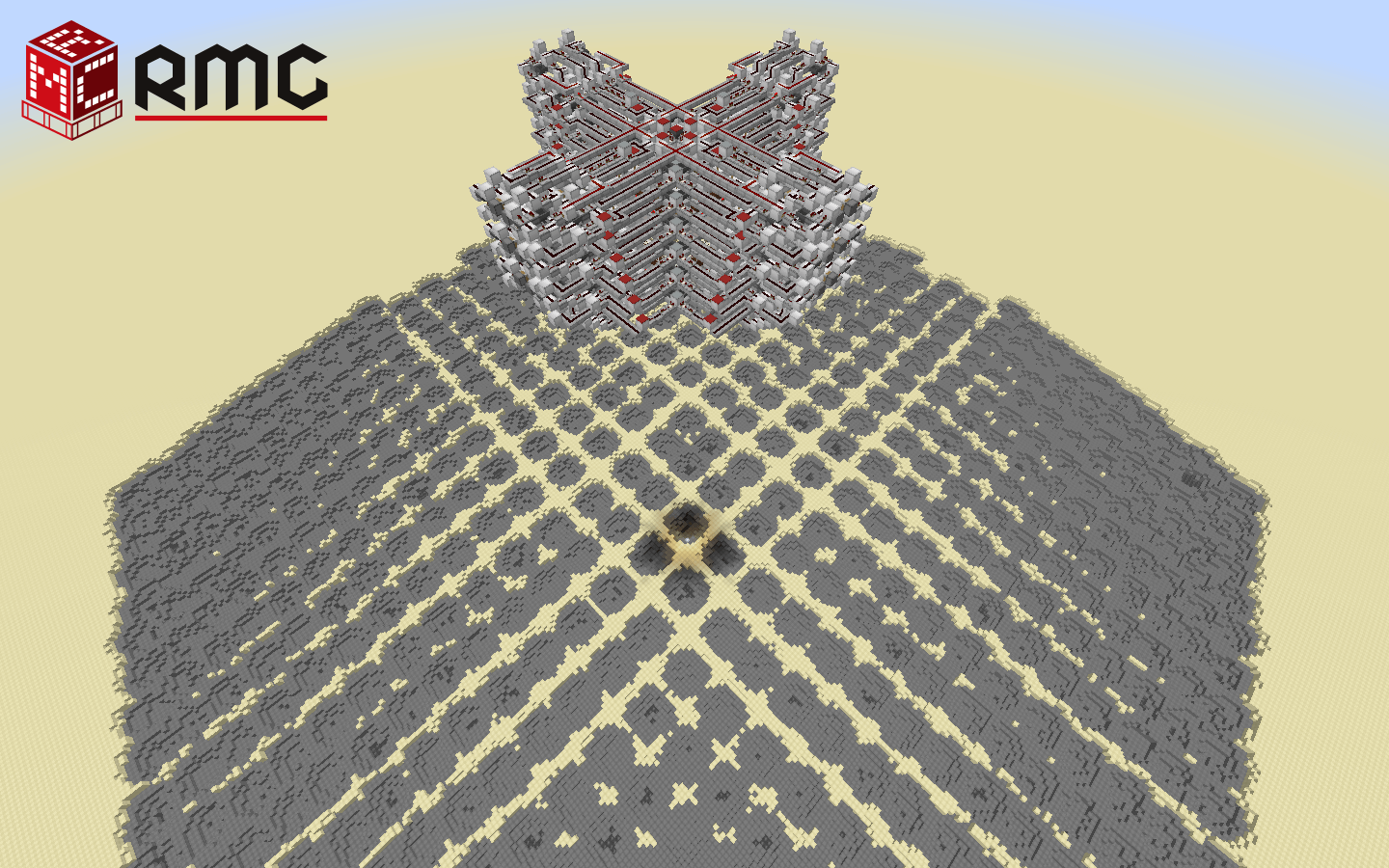

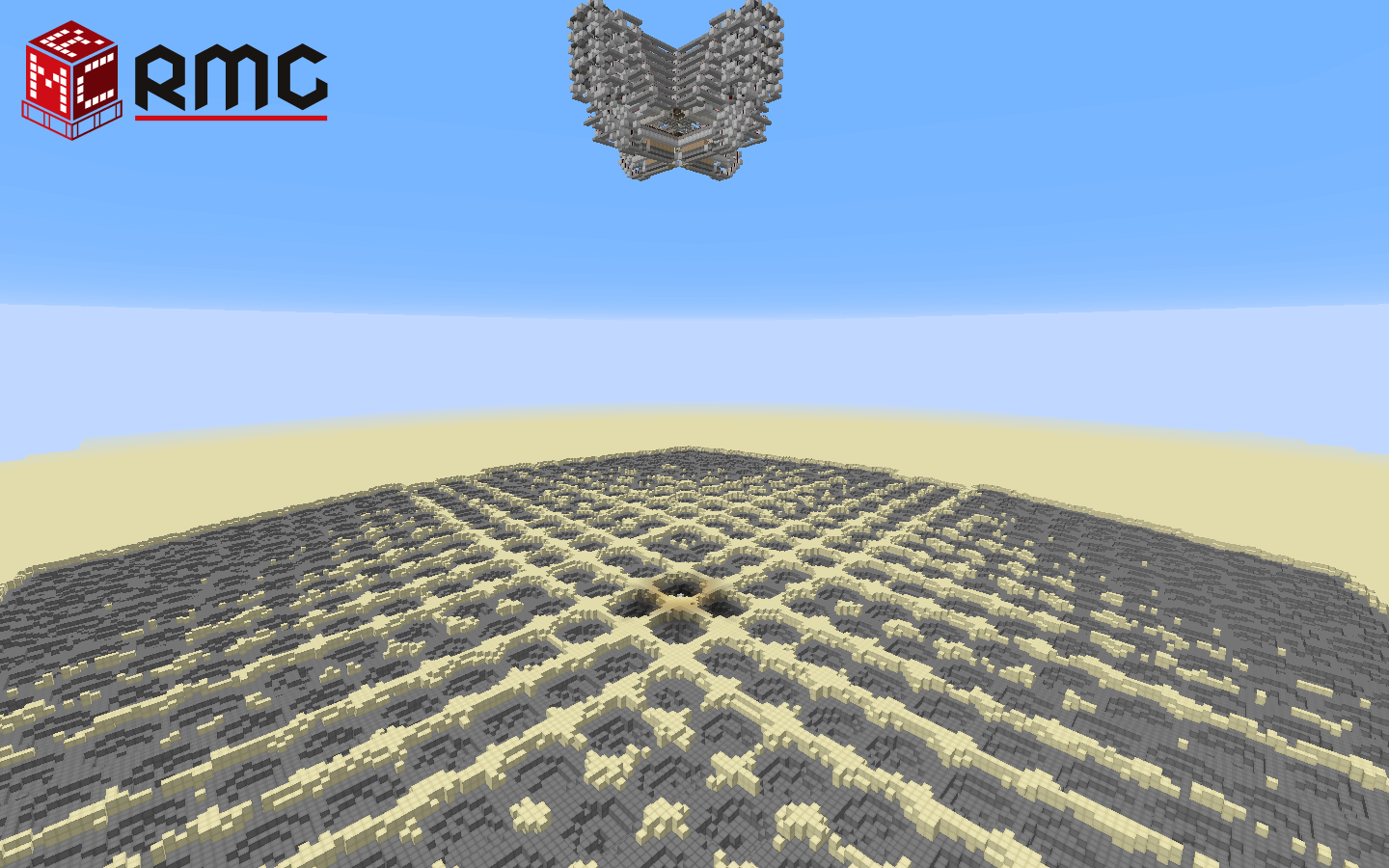

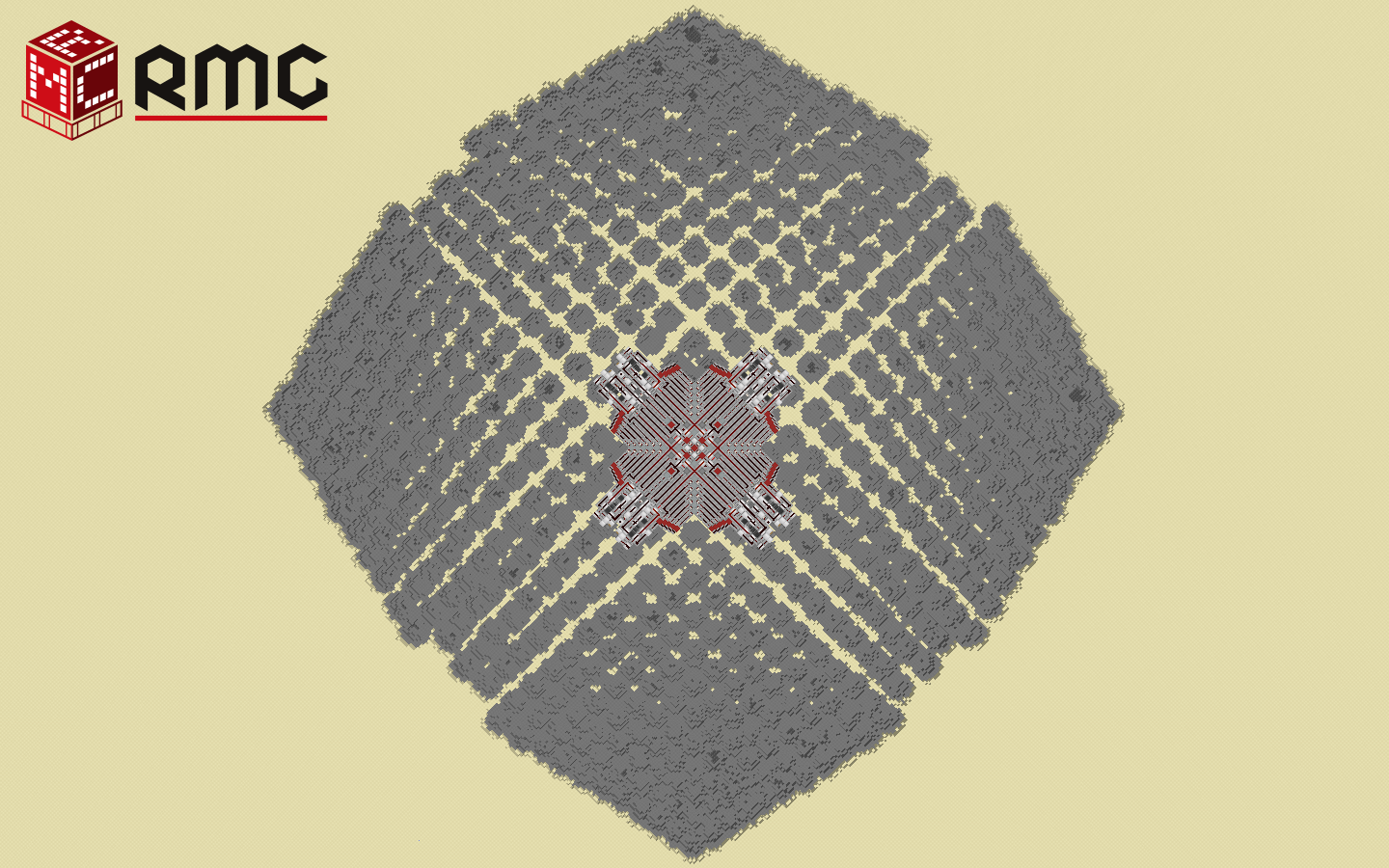

625全打击点位展示：

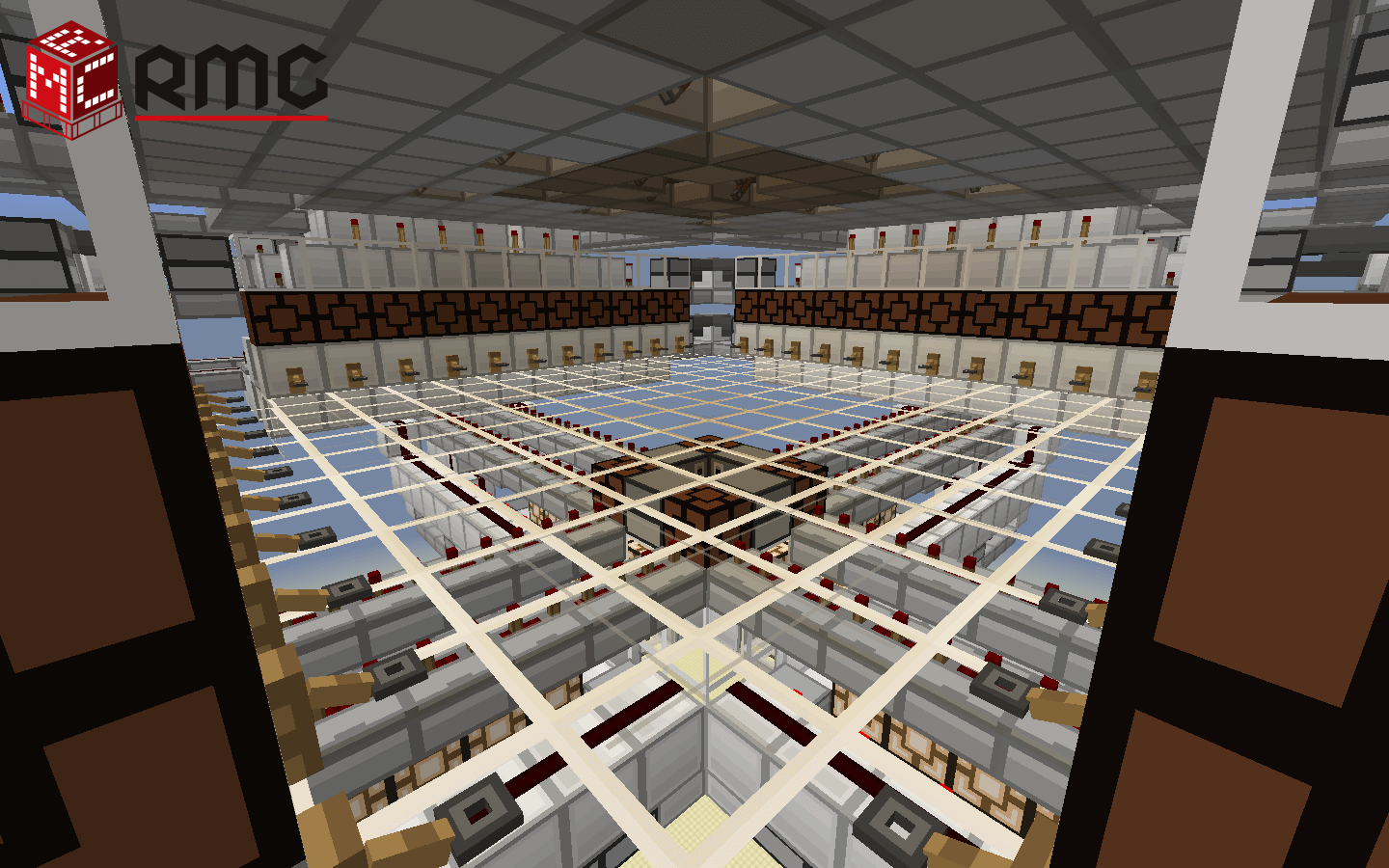

主控室：人性化的火控操作平台，可以根据地面目标的位置选择站立的位置，绊线记录打击方位。

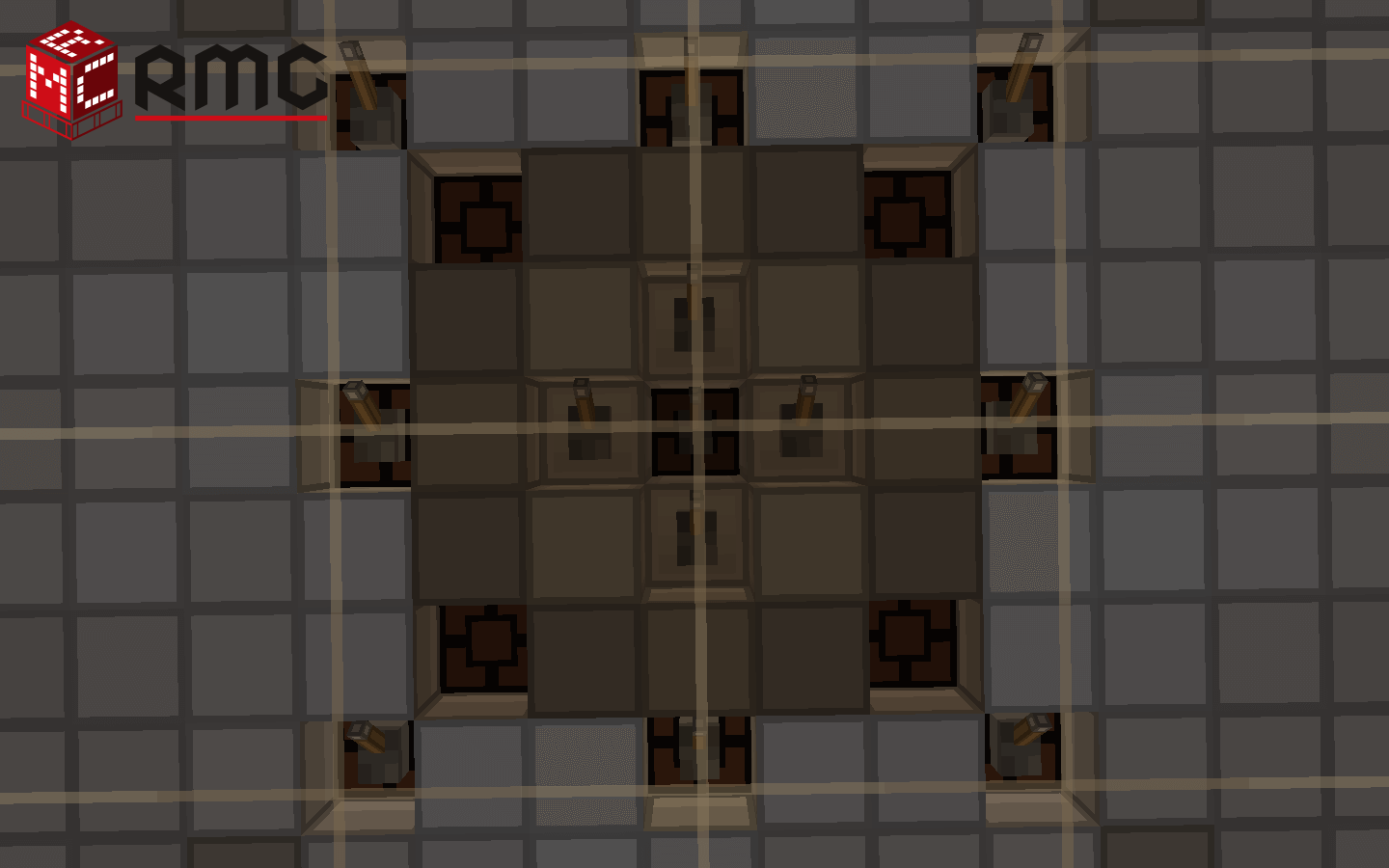

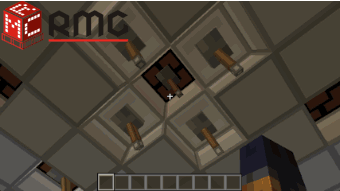

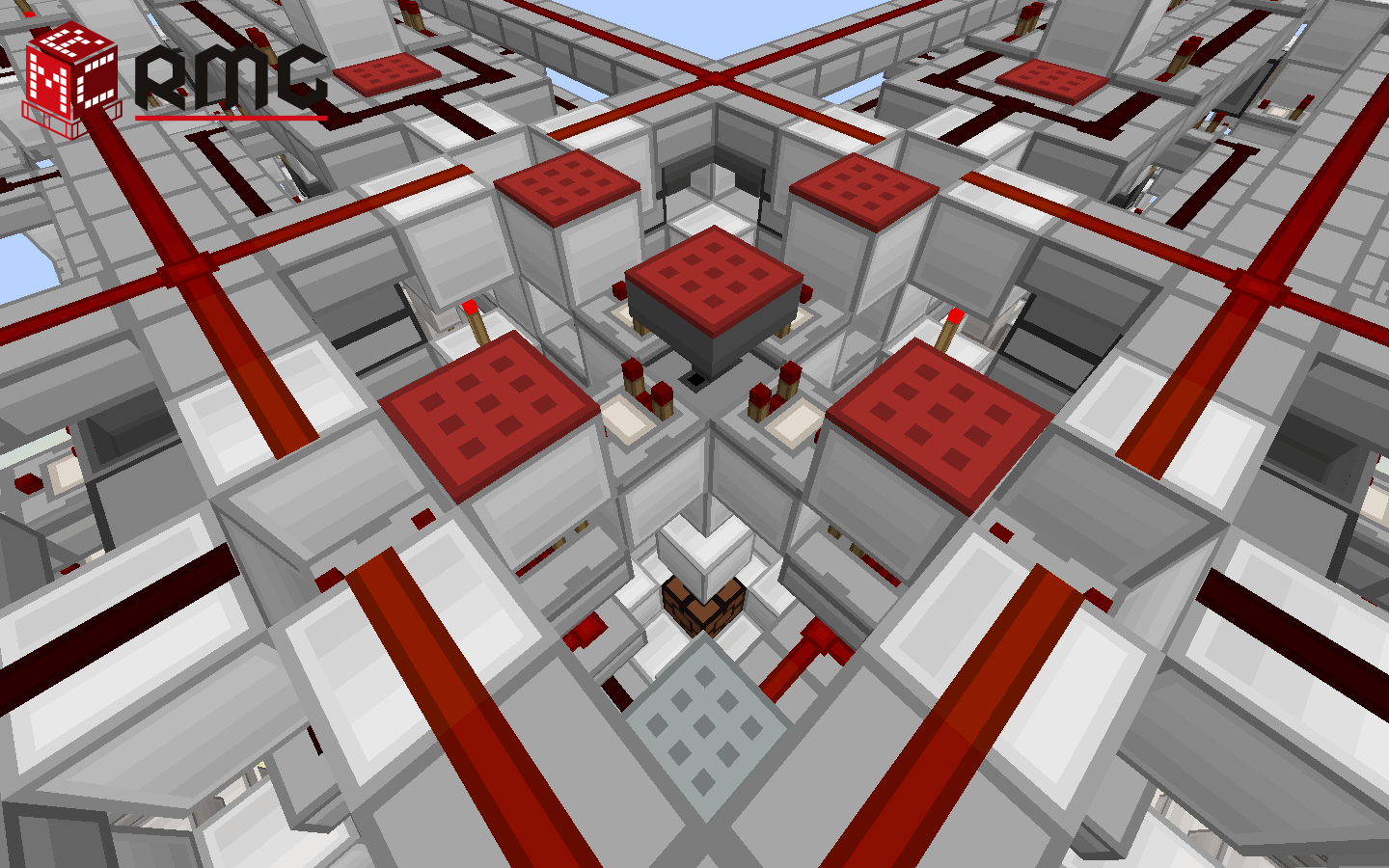

天花板：外圈8个拉杆确定8个方位，内圈4个拉杆微调，中间的拉杆开火。

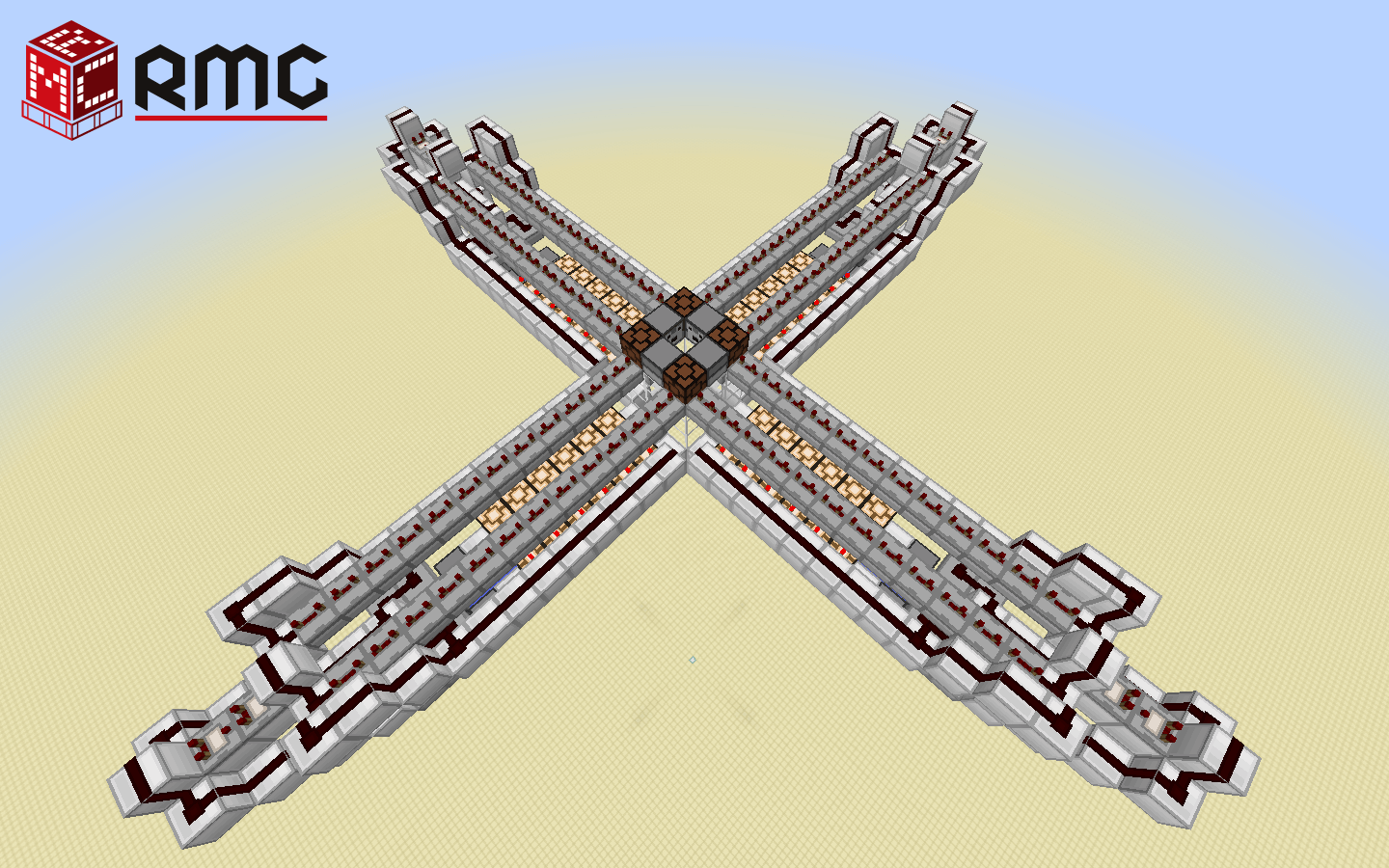

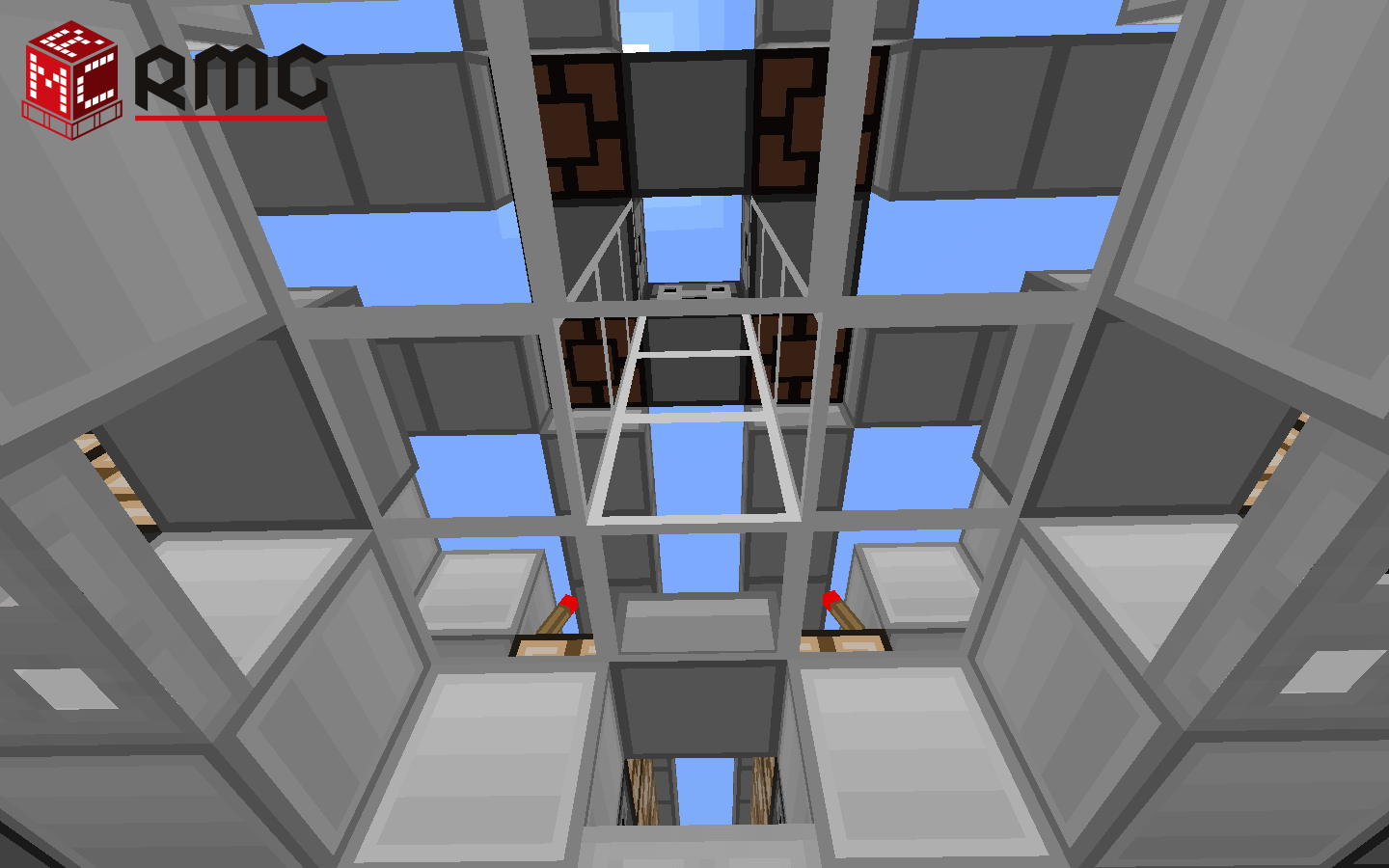

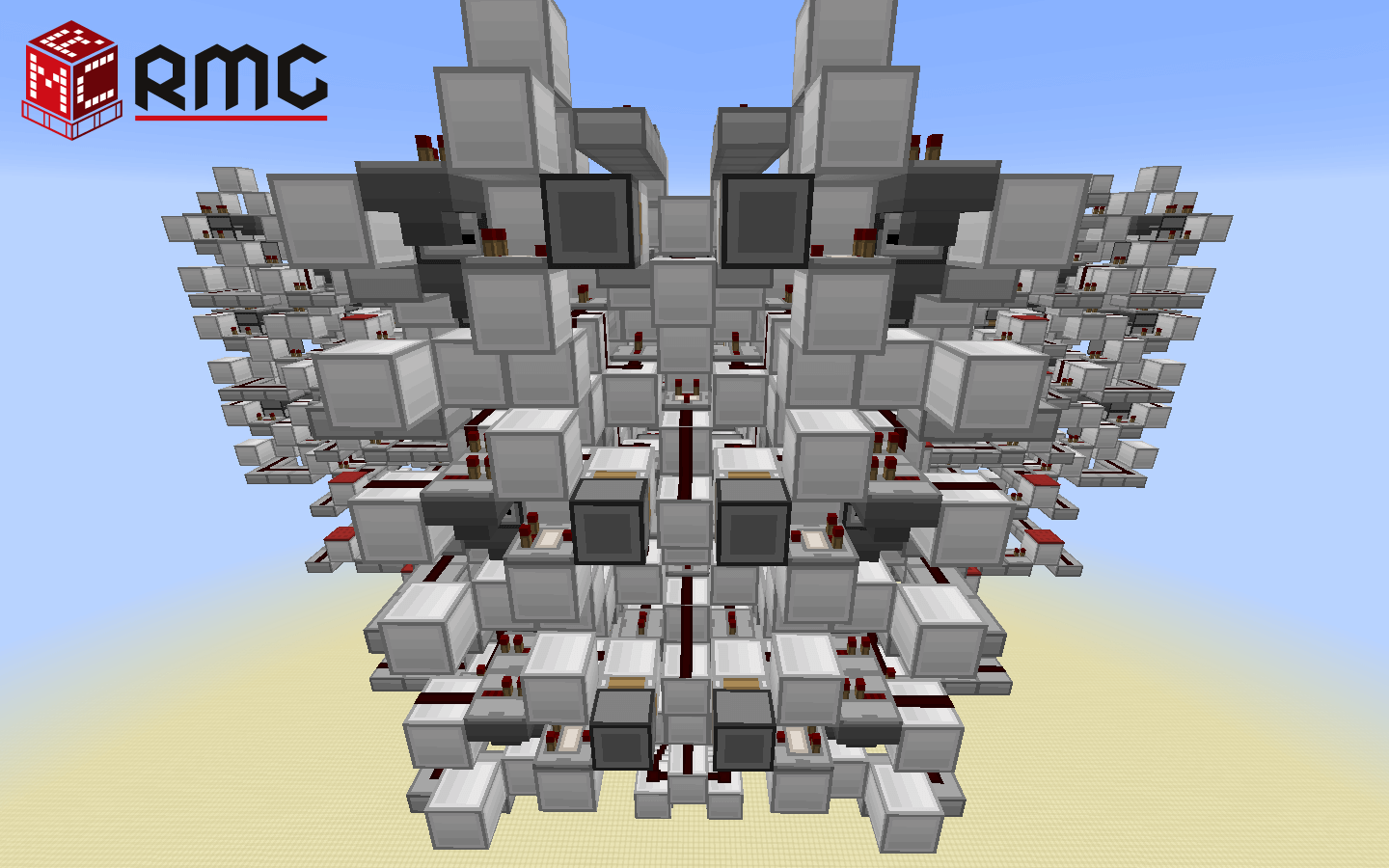

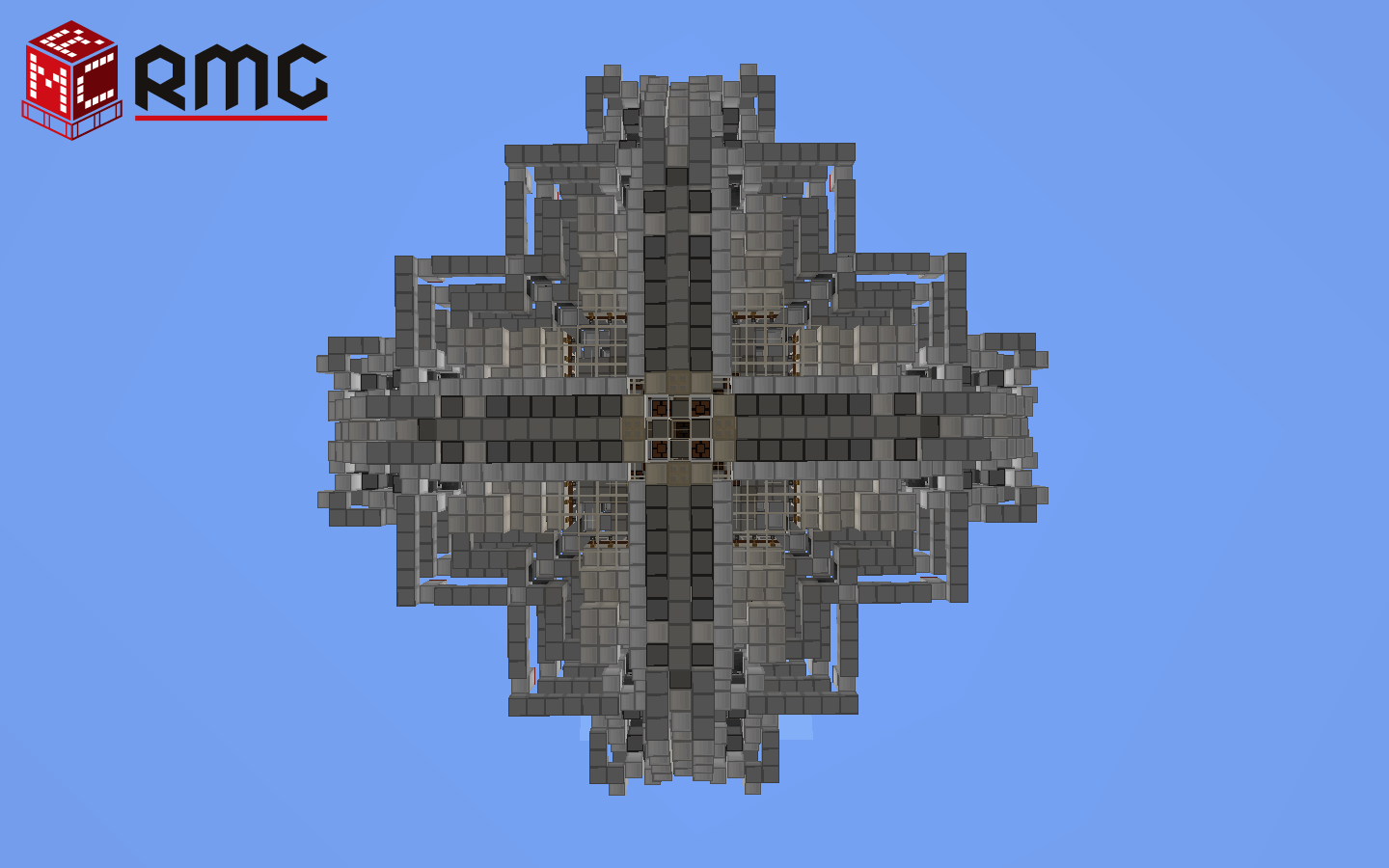

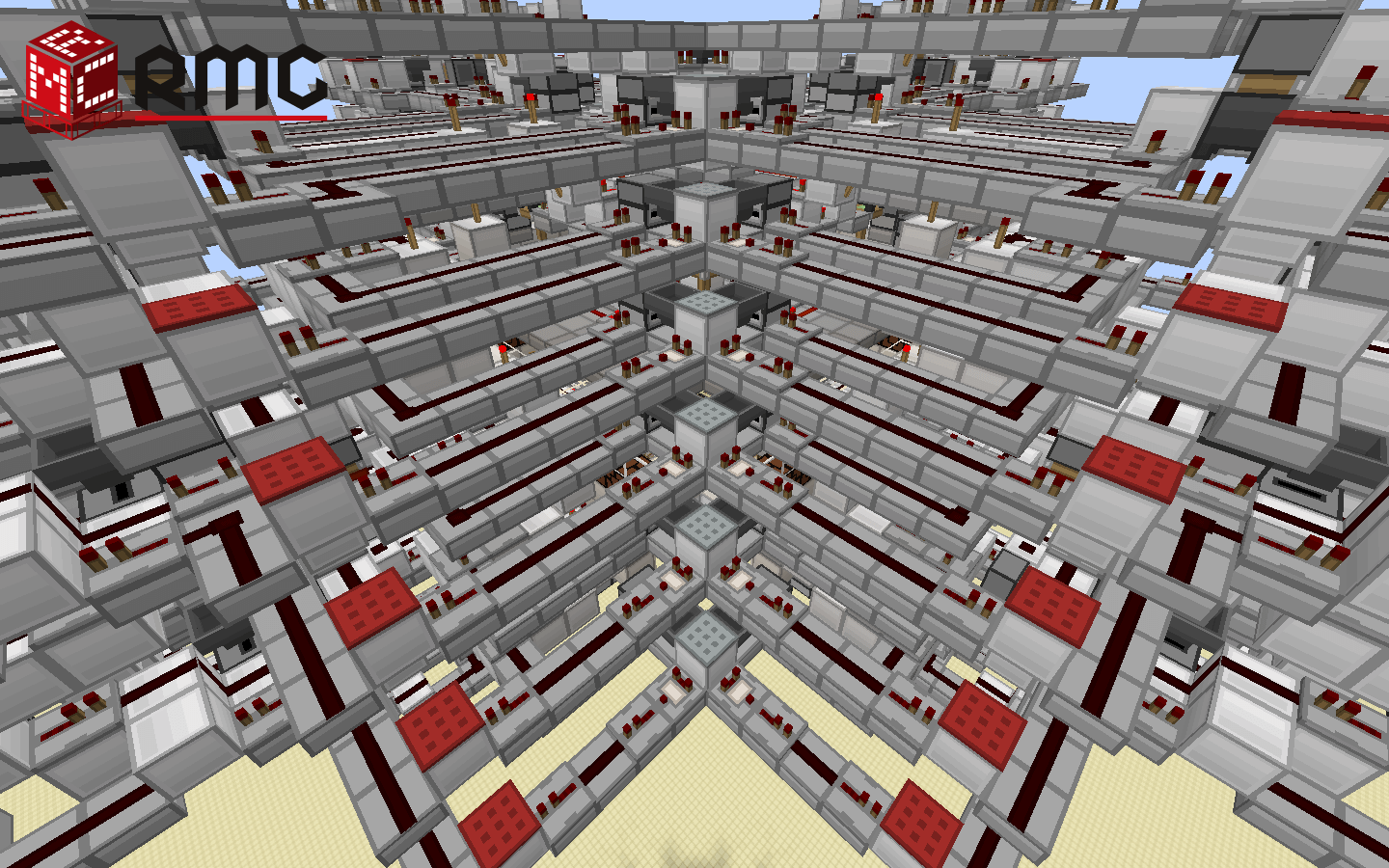

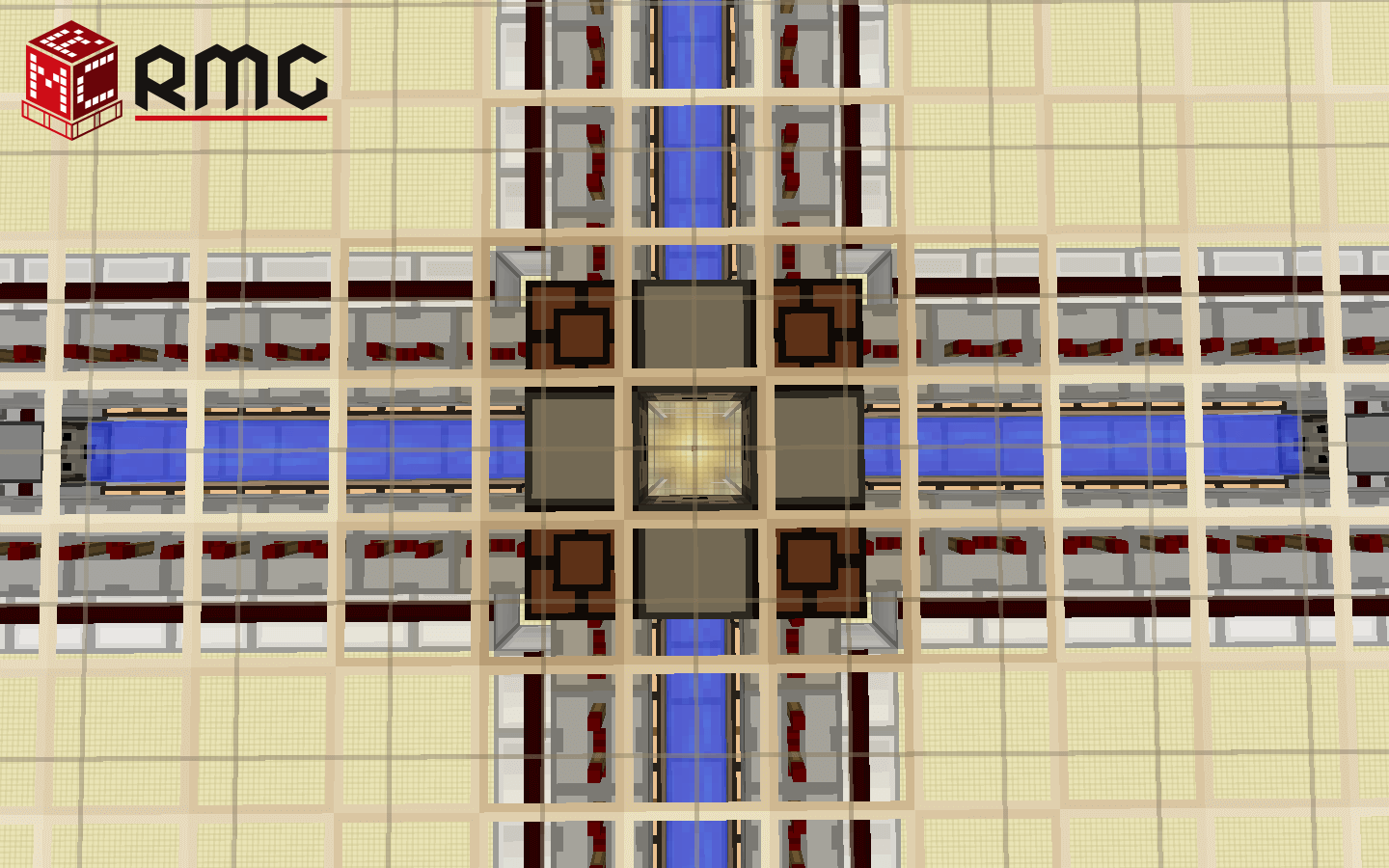

水平推力矢量合成炮轨：弹头为中心4个发射器垂直投下，在下降到4格的位置时会受到东南西北四个方向的炮轨产生的水平推力，弹头的运动方向会被改变为水平推力以及重力的合力方向。
坐标信号交换：玩家通过绊线输出的坐标信号，需要经过位置交换才能输入4个方向上的水平炮轨，原理在介绍V3的帖子里详细提了，不懂的人可以想象成手机触摸屏，要是还不懂的话我可以教你。
变档器：是把经过交换的坐标信号以及天花板上外圈8个方位确定拉杆的信号进行计算的模块，最终会输出一个1~6格强度的红石信号给炮轨，1格强度信号对应1单位推进力，相对于V3，变档器经过高度压缩。
脉冲时钟切换输出：链接开火拉杆，可以实现单次脉冲输出以及4个频率的时钟输出（连射）。

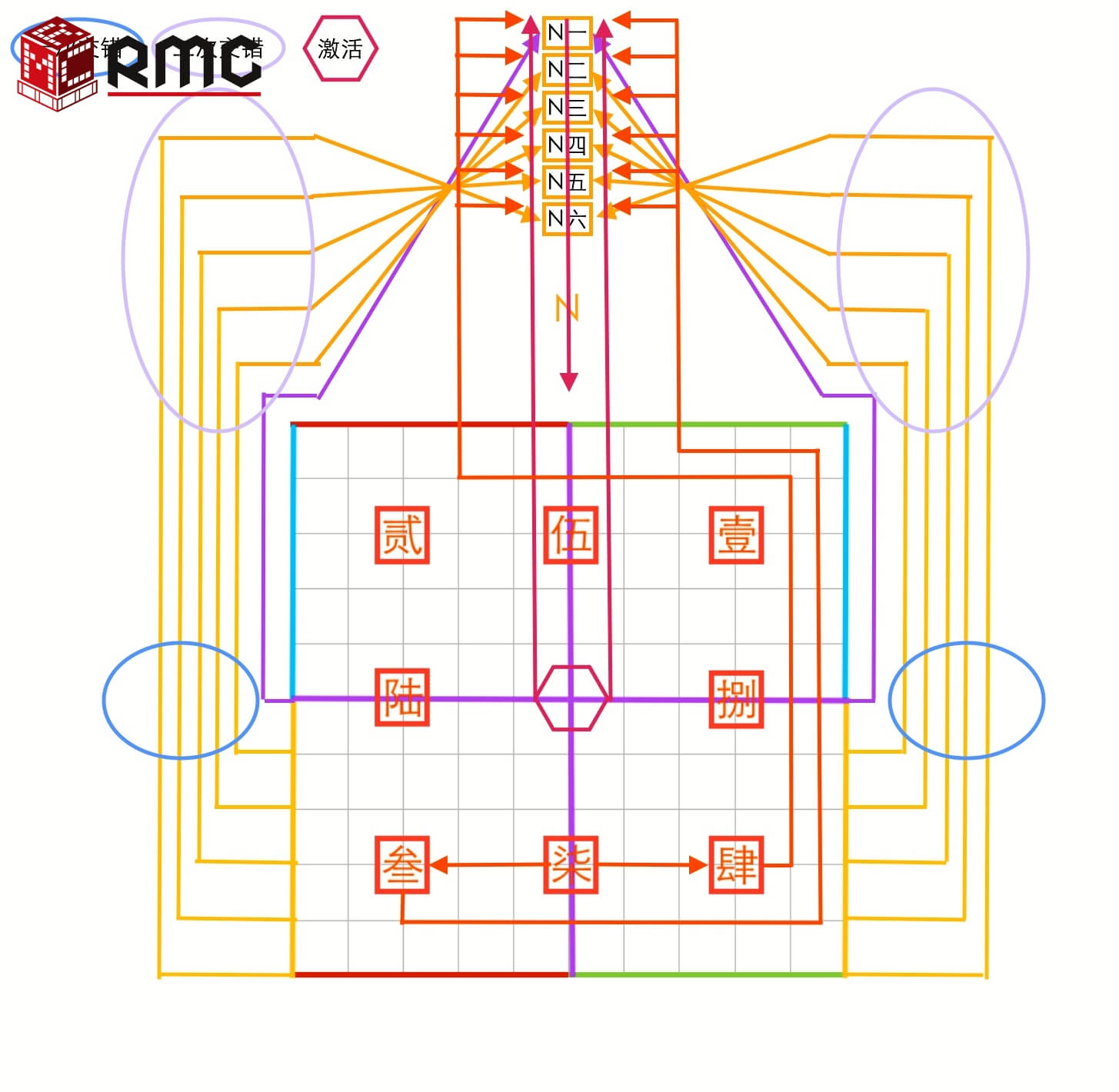

矩阵定位原理图示（V3帖中有详解）

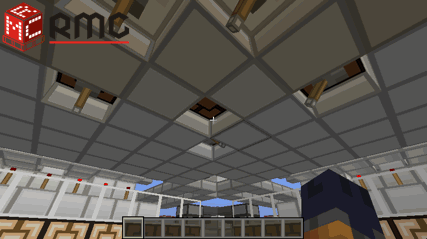

操作演示：（看不见GIF的手机党可以在设置里把浏览图片质量改为高）
单发主档位射击：先选取要打击目标，站立在绊线的交点处，拉下要打击方向的外围拉杆，拉杆会锁住绊线，因此玩家这时走动不会影响坐标信号，最后拉下开火拉杆）
单发微调射击：在主档位射击设置的基础上，也就是等外围拉杆拉下之后，内圈的4个拉杆代表4个微调方向，效果是弹头将在原来的前进方向上，额外前进0.5档的长度（4个拉杆只有代表弹头推力的非负数分力方向的拉杆有效，比如说主档位设置打击东北方向，那只有东和北两个微调有效，西南方向的拉杆无效；比如正北方向，只有北东西三个方向的微调拉杆有效，南无效）

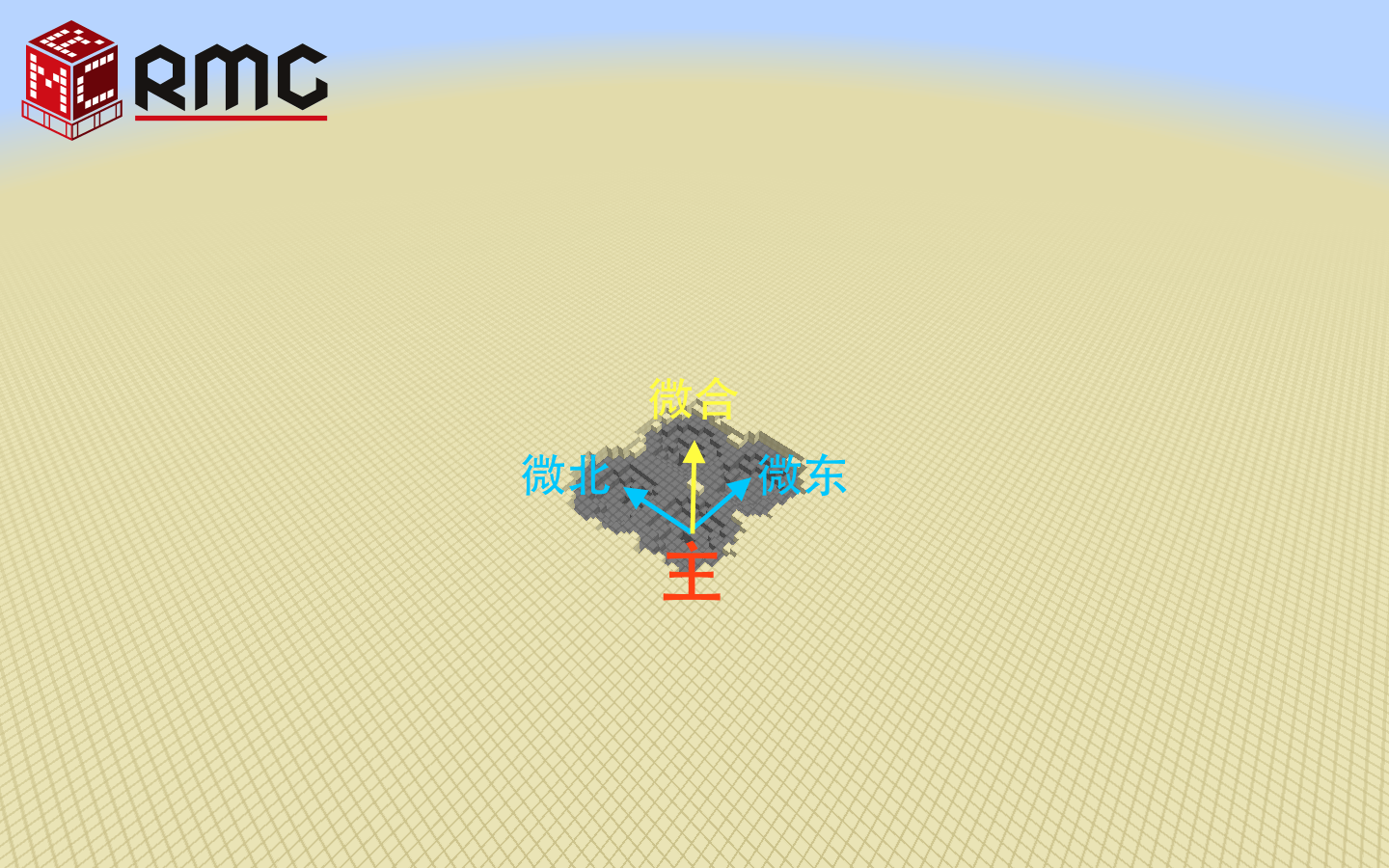

同样，微调也可以进行矢量叠加，分布在四个象限的打击点拥有两个非负分力（东北方向即东、北两个分力），两个分力可以产生合力，这样就有三个不同的微调落点。
在坐标轴方向上的点位（即正方向）拥有三个非负分力（正东北向有北东西三个分力），产生两个微合力，总共有五个微调落点。
打击点数对比：

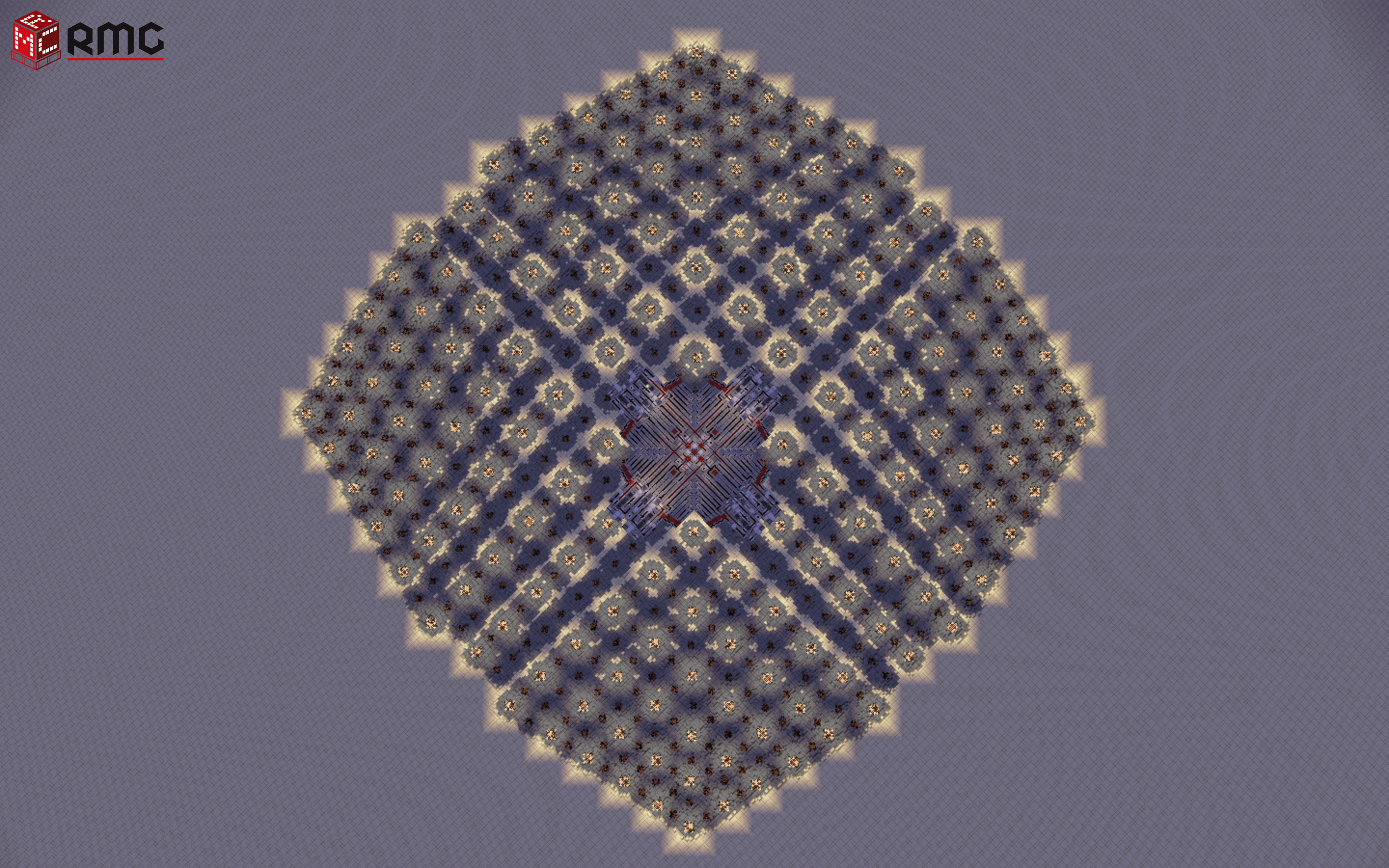

V3-Libra（169个）
V4-Templar（625个；主档位弹坑有亮起的红石的标示，其余弹坑为微调档位）
微调档位的应用使得V3到V4的打击点位有了质的飞跃，但是V4的体积43m*43m*22m相对V3的71m*71m*24m却大幅减小，微调档位并没有给矢量炮增加额外体积。那么问题来了，究竟微调是如何实现的呢？这个问题留给大家，其实上文已经给出了各种提示，为了方便大家联想，将水平推进炮轨的图放出。
连射：操作十分简单，连射的初期设置与单发主档位以及微调档位通用，唯一的不同是开火的拉杆需要在拉下之后8t之内迅速关闭，创造一个小于8t的脉冲信号，即可激活1.25Hz时钟驱动连射。再次拉下开火拉杆即可停止连射。

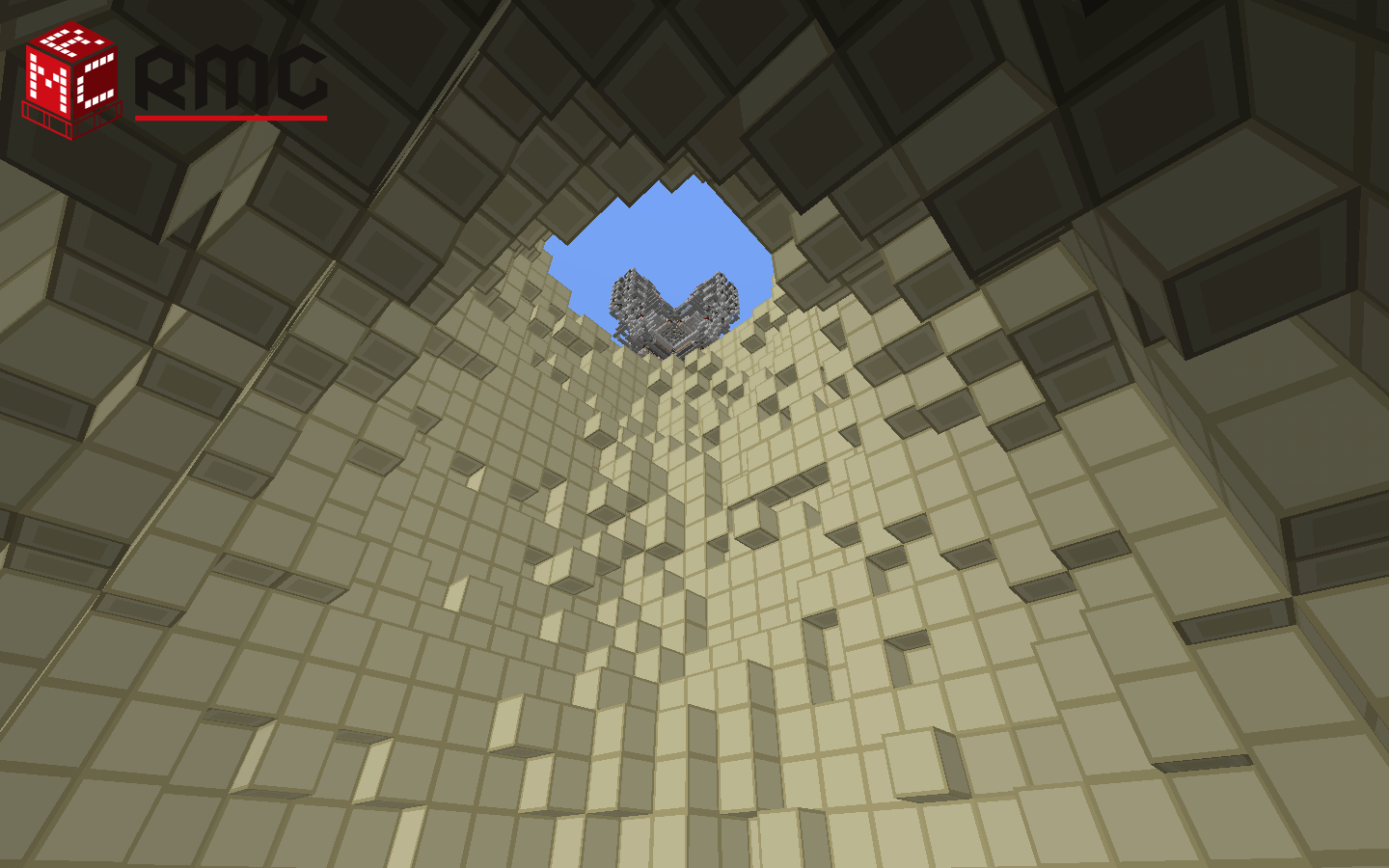

连射10秒后的效果，子弹均精准入坑，无一溅射。
像素图模拟：利用矢量炮的高精准度，以及本人对于矢量炮的熟练操作所绘制的像素图。以下三幅图为V3改良版所绘制（改良版拥有和V4一样的625点位，体积通V3一样大）

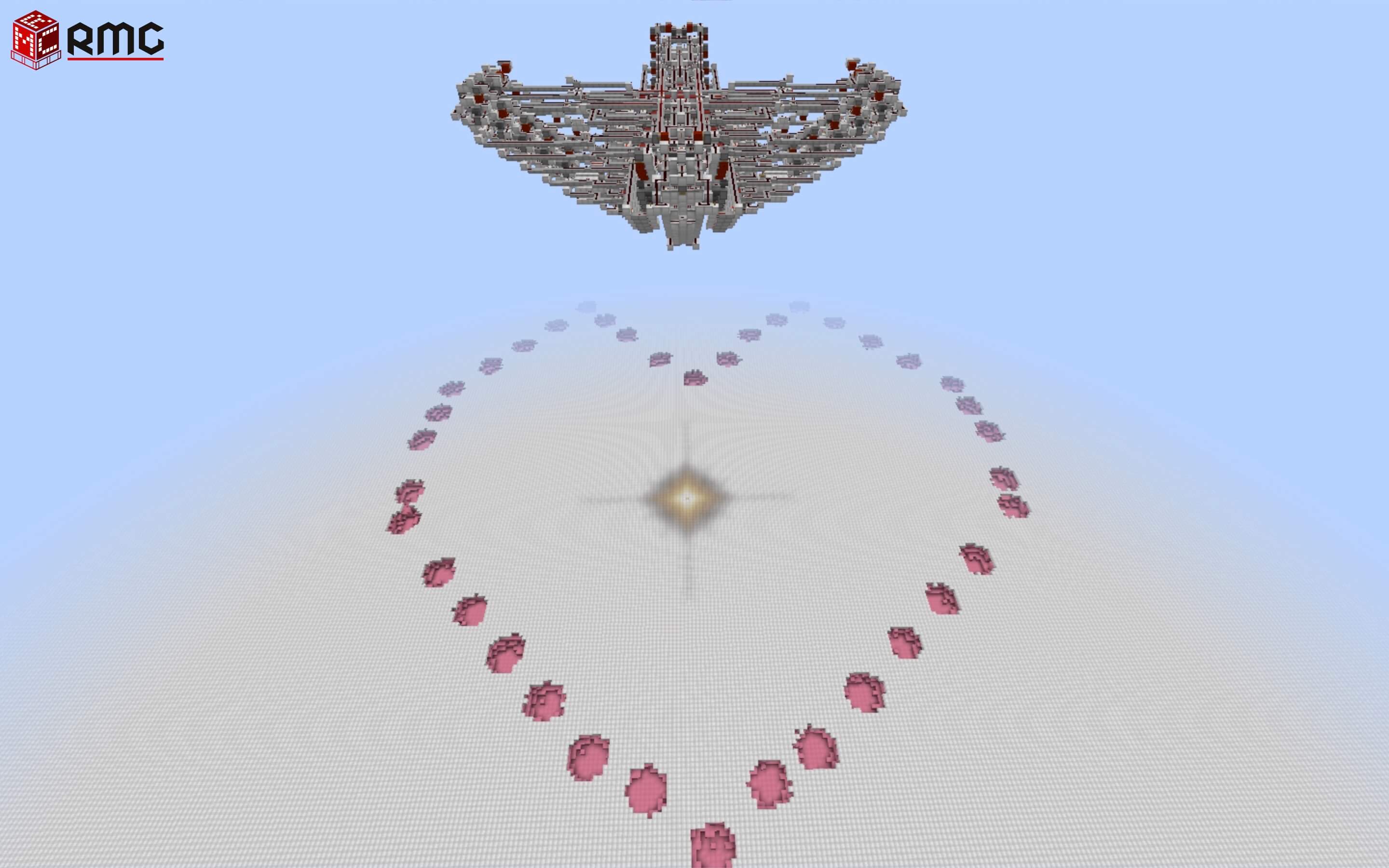

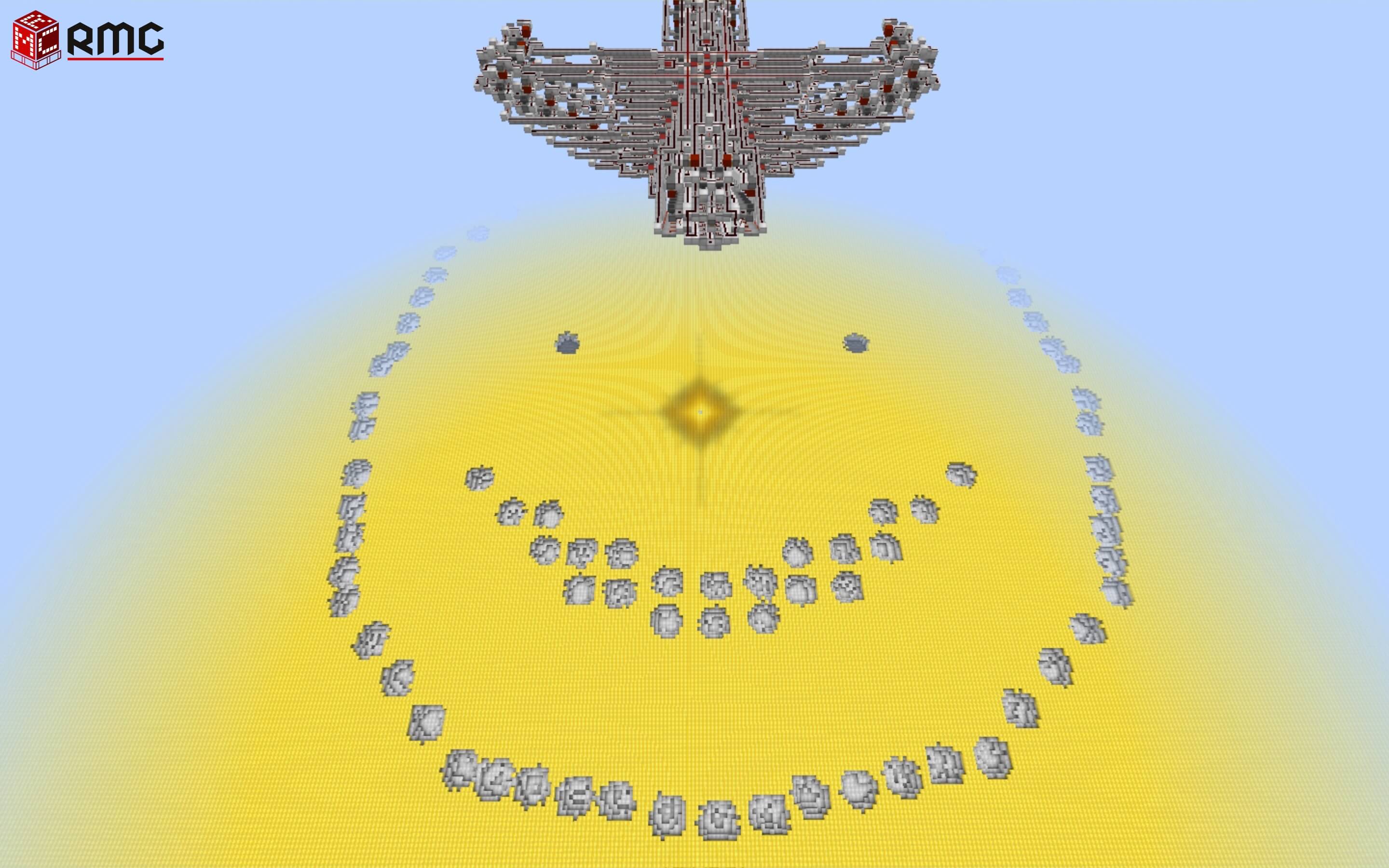

爱心：
杀老师：

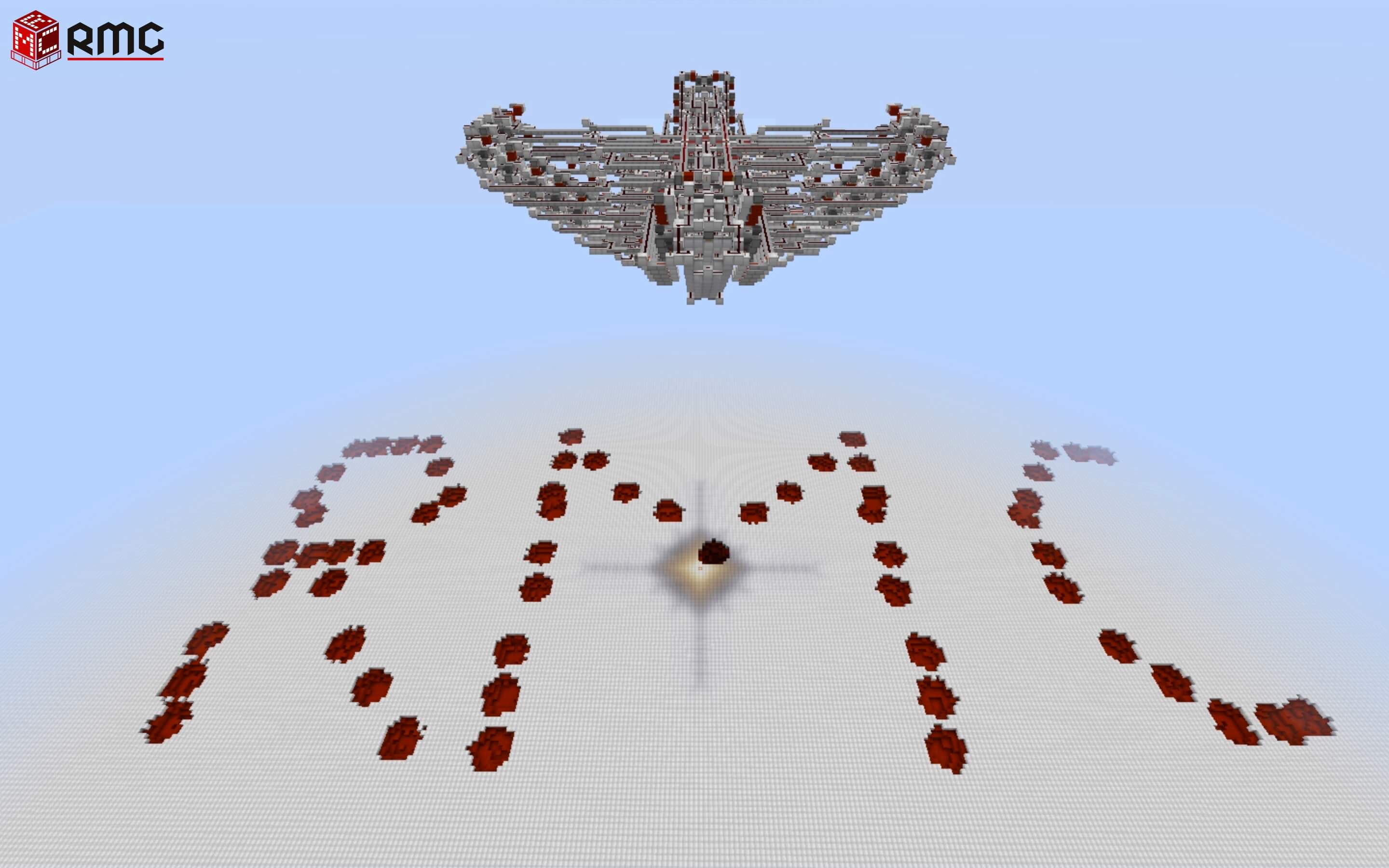

RMC：
